Εντοπίστε το DWA και το RDC Connector
Κατά τη διάρκεια της ρύθμισης, το μόνο που χρειάζεται να κάνετε είναι να συνδέσετε το CGRC CAN σε μία από τις δύο διεπαφές της μονάδας: είτε τη θύρα 4 ακίδων για τη μονάδα RDC, η οποία χειρίζεται την παρακολούθηση της πίεσης των ελαστικών, είτε τη θύρα 8 ακίδων για τη μονάδα DWA, η οποία είναι το σύστημα συναγερμού κατά της κλοπής της μοτοσικλέτας.

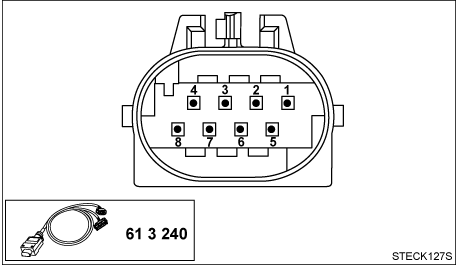

Εντοπίστε την υποδοχή DWA (8 ακίδων)
Χρησιμοποιήστε τον κωδικό (A63*1B) στο διαγνωστικό πρόγραμμα ISTA της BMW για να βρείτε την ακριβή του θέση ή συμβουλευτείτε τον επίσημο αντιπρόσωπο της BMW για βοήθεια.
R 1200 R, R 1200 S, R 1200 ST και R 1200 RT
Η μονάδα DWA βρίσκεται σε ένα μικρό διαμέρισμα κάτω από το πίσω μισό του καθίσματος, μπροστά από το πίσω φως. Σημειώστε το φις καλωδίωσης που είναι συνδεδεμένο στη μονάδα DWA.
R 1200 GS και R 1200 GS Adventure
Αφαιρέστε την πλαστική σχάρα αποσκευών που βρίσκεται κάτω από το πίσω κάθισμα για να αποκτήσετε πρόσβαση στις συνδέσεις DWA.
S1000RR
Η μονάδα DWA βρίσκεται στην εγκάρσια δοκό στη συμβολή μεταξύ των μπροστινών και των πίσω καθισμάτων.

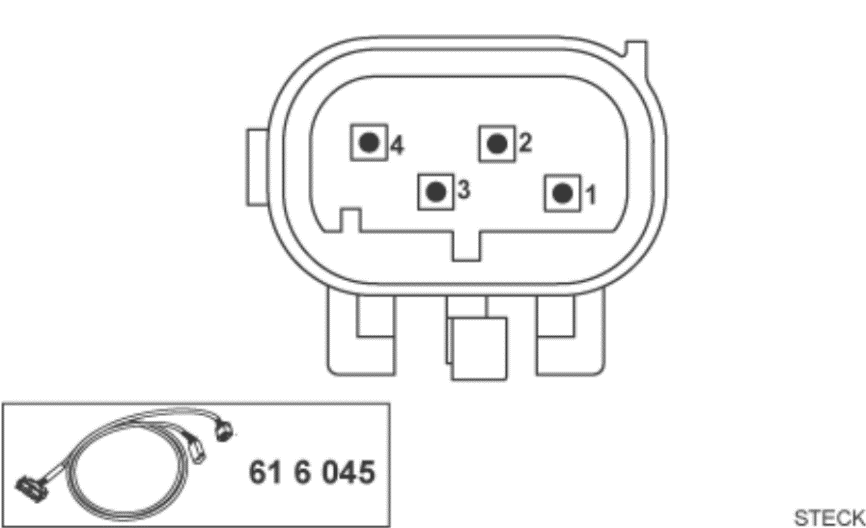

Εντοπίστε την υποδοχή RDC (4 ακίδων)
Χρησιμοποιήστε τον κωδικό (A66*1B) στο διαγνωστικό πρόγραμμα ISTA της BMW για να βρείτε την ακριβή του θέση ή συμβουλευτείτε τον επίσημο αντιπρόσωπο της BMW για βοήθεια.
R 1200 GS, R 1200 ADV, R 1250 GS, R 1250 ADV
Η μονάδα RDC βρίσκεται κάτω από το πίσω κάθισμα. Αποφύγετε την εσφαλμένη σύνδεση του CGRC CAN στον αισθητήρα γωνίας κλίσης του ABS.
R 1200 RT
Η μονάδα RDC βρίσκεται κάτω από το πίσω κάλυμμα. Θα χρειαστεί να αφαιρέσετε το κάθισμα για να αποκτήσετε πρόσβαση στις συνδέσεις RDC.
R 1200 RS
Η μονάδα RDC βρίσκεται κάτω από το κάθισμα του συνεπιβάτη.
Για το K1600 του 2022, η εγκατάσταση του CGRC-CAN ενδέχεται να προκαλέσει διενέξεις ενσωμάτωσης ελέγχου με την οθόνη TFT της BMW. Συνιστούμε να μην αγοράσετε το CGRC-CAN για αυτά τα μοντέλα και να επιλέξετε την επιλογή Ασύρματου Τηλεχειριστηρίου .
